Plaats van herkomst:
China
Merknaam:
NTN
Modelnummer:
69092

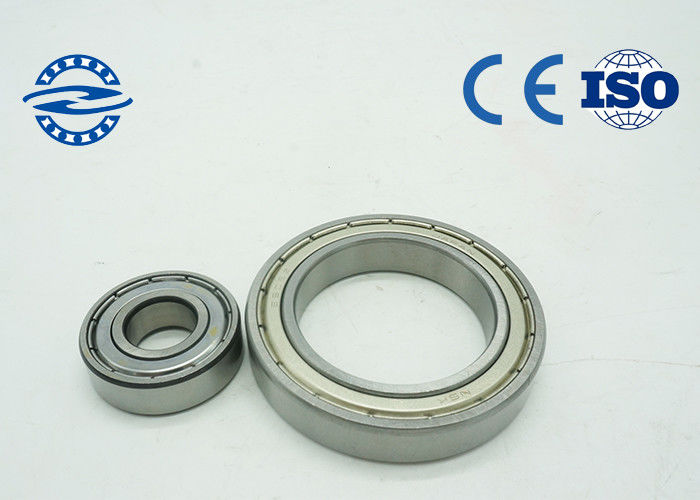

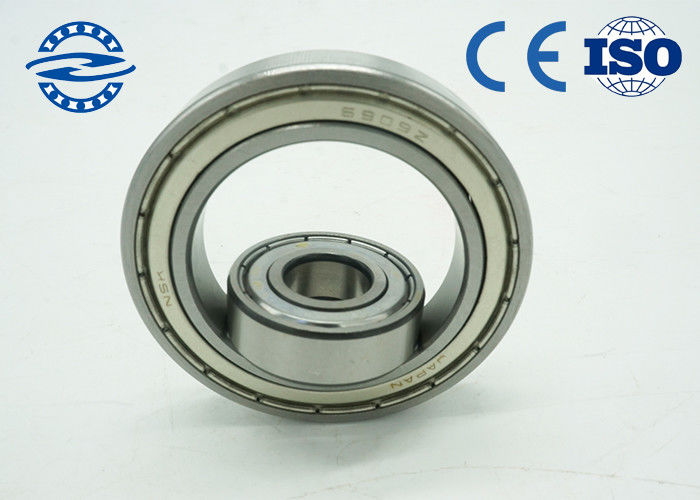

Zij zijn de meest typische rollende lagers met ruime toepassingen. De toevoerkanalen in allebei van de ringen zijn in de vorm van de booggroef, die radiale en aslading in dubbele richtingen kan dragen. Zij kunnen in situaties worden toegepast waar de hoog-roteert snelheid en trilling met geringe geluidssterkte en de lage worden vereist.
Kooien
Het diepe gebruik van groefkogellagers drukte over het algemeen kooien van staalplaat of messingskooien. Wanneer de buitendiameter minder dan (inclusieve) 400mm is,
Zij gebruiken gedrukte kooi met staalplaat. Wanneer de buitendiameter groter is dan 400mm, gebruiken zij messingskooien.
Toepassingen
kan in auto's, werktuigmachines, motoren, instrumenten, conceptmachines, spoorwegvoertuigen, landbouwmachines en verschillende andere Speciale machines worden gevonden
Types
Basistype, met onverwachte ringsgroef op de buitenring (- N), met één schild (- Z) op één kant of twee schilden (- 2Z) aan beide kanten, met één verbinding (- RS) aan één kant of twee verbindingen (- 2RS) aan beide kanten.
| De originele code | modern aantal | Basisgrootte | Installatiegrootte | Gewicht | |||||
| D | D | B | rsmin | Dsmin | dhmax | Rmax | |||
| 200 | 6200 | 10 | 30 | 9 | 0,6 | 14 | 26 | 0,6 | 0,0277 |
| 201 | 6201 | 12 | 32 | 10 | 0,6 | 16 | 28 | 0,6 | 0,0365 |
| 202 | 6202 | 15 | 35 | 11 | 0,6 | 19 | 31 | 0,6 | 0,0431 |
| 203K | 6203 | 17 | 40 | 12 | 0,6 | 21 | 36 | 0,6 | 0,0661 |
| 6204 | 20 | 47 | 14 | 1 | 25 | 42 | 1 | 0,11 | |
| 204A | 6204TNI | 47 | 14 | 1 | 25 | 42 | 1 | 0,104 | |
| 6304X3/C3 | 62 | 16 | 1 | 28 | 54 | 1 | 0,252 | ||
| 63/22/C3 | 22 | 56 | 16 | 1.1 | 29 | 47 | 1 | 0,183 | |
| 66/23/P53YB2 | 23 | 56 | 15 | 1 | 29 | 47 | 1 | 0,131 | |
| 66/23/P53Z2 | 56 | 15 | 1 | 29 | 47 | 1 | 0,125 | ||
| 1000905 | 61905 | 25 | 42 | 9 | 0,3 | 27 | 40 | 0,3 | 0,0415 |
| 105 | 6005 | 47 | 12 | 0,6 | 29 | 43 | 0,6 | 0,078 | |
| 16005 | 47 | 8 | 0,3 | 27 | 45 | 0,3 | 0,0562 | ||
| 205 | 6205 | 52 | 15 | 1 | 30 | 47 | 1 | 0,134 | |
| 205A | 6205TNI | 52 | 15 | 1 | 30 | 47 | 1 | 0,126 | |
| 6305 | 62 | 17 | 1.1 | 31.5 | 55.5 | 1 | 0,214 | ||
| 6305X3/C3YA5 | 68 | 18 | 1.1 | 33 | 62 | 1 | 0,296 | ||
| 405 | 6405 | 80 | 21 | 1.5 | 33 | 72 | 1.5 | 0,53 | |
| 6605X2WBTN1/HA | 26 | 68 | 19.5 | 2 | 33 | 61 | 2 | 0,272 | |
| 63/28/HA | 28 | 68 | 18 | 1.1 | 34.5 | 61.5 | 1 | 0,299 | |
| 1000906 | 61906 | 30 | 47 | 9 | 0,3 | 32 | 45 | 0,3 | 0,0433 |
| 1-0005 | 59 | 22 | 0,4 | 33 | 55 | 0,4 | 0,191 | ||
| 206 | 6206 | 62 | 16 | 1 | 35 | 57 | 1 | 0,218 | |
| 306K | 6306 | 72 | 19 | 1.1 | 36.5 | 65.5 | 1 | 0,354 | |
| 6406 | 90 | 23 | 1.5 | 38 | 82 | 1.5 | 0,805 | ||
| 6007 | 35 | 62 | 14 | 1 | 40 | 57 | 1 | 0,148 | |
| 6207 | 72 | 17 | 1.1 | 41.5 | 65.5 | 1 | 0,284 | ||
| 307K | 6307 | 80 | 21 | 1.5 | 43 | 72 | 1.5 | 0,456 | |
| 307A | 6307TNI | 80 | 21 | 1.5 | 43 | 72 | 1.5 | 0,443 | |
| 307U | 80 | 21 | 1.5 | 43 | 72 | 1.5 | 0,481 | ||
| 407 | 6407 | 100 | 25 | 1.5 | 43 | 92 | 1.5 | 0,919 | |
| 6008/C3 | 40 | 68 | 15 | 1 | 44.6 | 63.4 | 1 | 0,191 | |
| 208K | 6208 | 80 | 18 | 1.1 | 46.5 | 73.5 | 1 | 0,361 | |
| 6208/HAP6 | 80 | 18 | 1.1 | 46.5 | 73.5 | 1 | 0,361 | ||
| 6208/P5YB2 | 80 | 18 | 1.1 | 46.5 | 73.5 | 1 | 0,361 | ||
| 370208 | 80 | 18 | 1.1 | 46.5 | 73.5 | 1 | 0,362 | ||
| 6308/P5YB2 | 90 | 23 | 1.5 | 48 | 82 | 1.5 | 0,642 | ||
| 308 | 6308 | 90 | 23 | 1.5 | 48 | 82 | 1.5 | 0,642 | |
| 308A | 6308TN1 | 90 | 23 | 1.5 | 48 | 82 | 1.5 | 0,611 | |
| 6308/HA | 90 | 23 | 1.5 | 48 | 82 | 1.5 | 0,642 | ||
| 408K | 6408 | 110 | 27 | 2 | 49 | 101 | 2 | 1.2 | |
| 62/41/HAP53 | 41 | 80 | 17 | 1.1 | 46.5 | 73.5 | 1 | 0,342 | |
| 6009 | 45 | 75 | 16 | 1 | 50 | 70 | 1 | 0,246 | |
| 209 | 6209 | 85 | 19 | 1.1 | 51.5 | 78.5 | 1 | 0,428 | |
