Plaats van herkomst:
CHINA JAPAN
Merknaam:
QIEAL ZH
Modelnummer:
7308 7305 7307

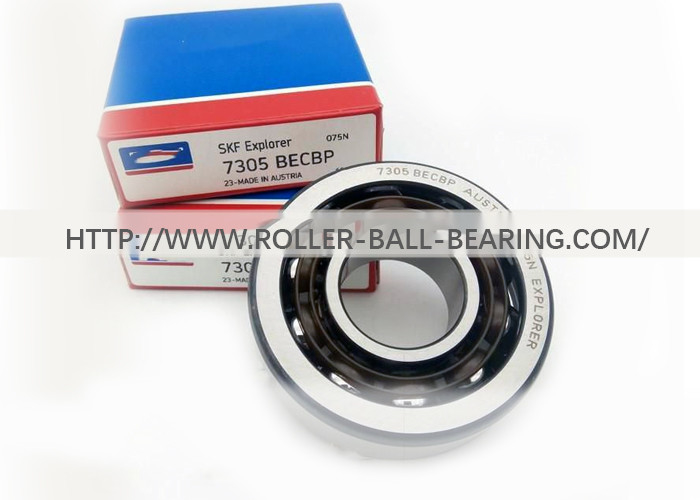

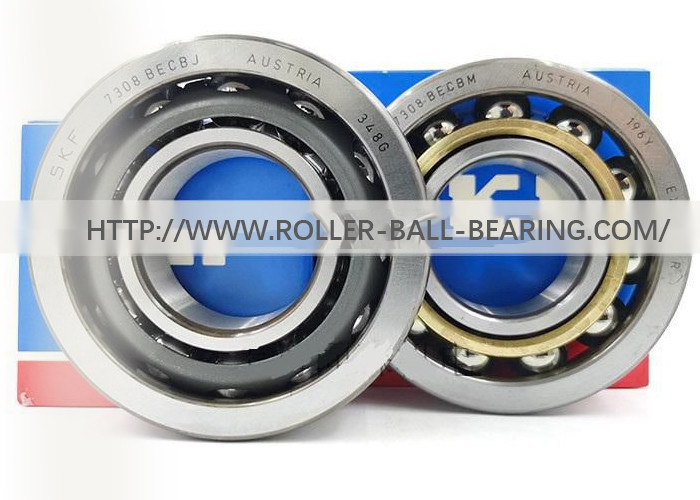

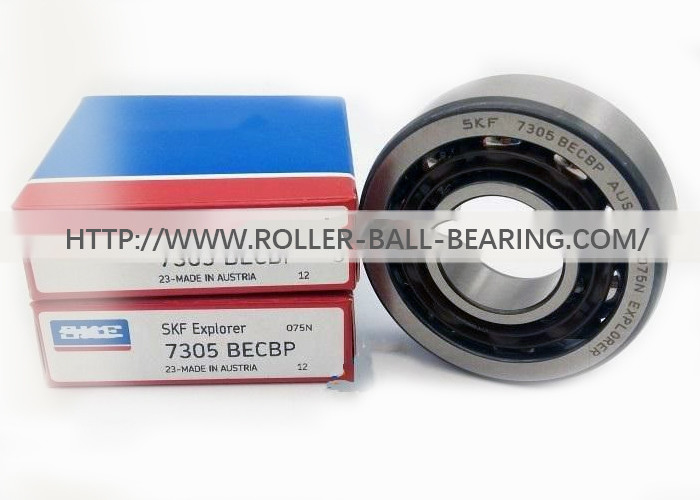

Hoekige Contactkogellagers 7303 7304 7305 7306 7307 7308 7309 7310 7311 7312
De hoekige contactkogellagers hebben toevoerkanalen op de binnen en buitenringen, en de binnen en buitenringen kunnen met betrekking tot elkaar langs de asrichting van het lager worden verplaatst. Deze lagers zijn bijzonder geschikt om samengestelde ladingen te weerstaan, d.w.z. laadt acteren gelijktijdig in zowel radiale als asrichtingen. De ascapaciteit van het ladingslager van het hoekige contactkogellager stijgt als verhogingen van de contacthoek α. De contacthoek is de hoek tussen de lijn het contactpunt van de bal en het toevoerkanaal in het radiale vliegtuig verbinden en de verticale lijn die van de dragende as.
De hoekige modellen van het contactkogellager zijn verdeeld in: α =15° hoekige contactkogellagers (70000C-type); α =25° hoekige contactkogellagers (70000AC-type); α =40° hoekige Rijtjes in paren gerangschikte dubbele hoekige het contactkogellagers van contactkogellagers (70000B-type) het type [van 70000C (AC, B)/OB-]; van aangezicht tot aangezicht in paren gerangschikte dubbele hoekige contactkogellagers het type [van 70000C (AC, B)/DF]; de reeks rangschikte de dubbele kogellagers van het hoekcontact het type [in paren van 70000C (AC, B)/DT]; vier kogellagers van het punt hoekige contact (QJ0000-type). Het materiaal van de kooi is messing, synthetische hars, enz., afhankelijk van het dragende type en de gebruiksvoorwaarden.
| model | D | D | B | VERBINDING (C-15°, AC-25°, B-40°) | Nauwkeurigheidsniveau | gewicht (kg) |
| 7303 | 17 | 47 | 14 | C, AC, B | P0, P5, P4 | 0,113 |
| 7304 | 20 | 52 | 15 | C, AC, B | P0, P5, P4 | 0,145 |
| 7305 | 25 | 62 | 17 | C, AC, B | P0, P5, P4 | 0,235 |
| 7306 | 30 | 72 | 19 | C, AC, B | P0, P5, P4 | 0,345 |
| 7307 | 35 | 80 | 21 | C, AC, B | P0, P5, P4 | 0,464 |
| 7308 | 40 | 90 | 23 | C, AC, B | P0, P5, P4 | 0,636 |
| 7309 | 45 | 100 | 25 | C, AC, B | P0, P5, P4 | 0,829 |
| 7310 | 50 | 110 | 27 | C, AC, B | P0, P5, P4 | 1.06 |
| 7311 | 55 | 120 | 29 | C, AC, B | P0, P5, P4 | 1.37 |
| 7312 | 60 | 130 | 31 | C, AC, B | P0, P5, P4 | 1.72 |
| 7313 | 65 | 140 | 33 | C, AC, B | P0, P5, P4 | 2.11 |
| 7314 | 70 | 150 | 35 | C, AC, B | P0, P5, P4 | 2.57 |
| 7315 | 75 | 160 | 37 | C, AC, B | P0, P5, P4 | 3.08 |
